 StandartinėParašytas: 2014-Lap-15, 20:32
Pranešimo tema: Pasidaryk pats: Relinis antenų perjungiklis
Atsijungęs
Vartotojo avataras

Užsiregistravo: 2011-Bal-01, 14:02
Pranešimai: 24
Miestas: Vilnius
Jau ne vienerius metus naudoju Zetagi firmos mechaninį antenų perjungėją. Kaip ir viskas gerai, bet būtų dar geriau, jei perjungimą galima būtų valdyti nuotoliniu būdų. „Buržuiskas“ variantas labai jau brangus pasirodė. Ebay radau už 42GBP (175 LT) ir tai dar naudotą.

Paveikslėlis

Įsigijau seną tarybinį relinį perjungėją РЕВ16. Lyg tai ko ir ieškojau, bet, kad kištukų jai tai ir „su žiburiu nerasi“. O ir valdymui reikia 24V įtampos. Čia ir vėl nepatogumas. Mes gi standartiškai naudojam 12V. Nutariau įlįsti į tos relės vidų. Ogi jokių ten stebuklų – viskas elementaru kaip du kart du...
Štai ir gimė galvoje mintis pačiam susikonstruoti kažką panašaus. Tuo labiau, kai vienas mūsų kolega man padovanojo jam jau nereikalingus elektronikos elementus, o tenai, lyg tyčia, valiojosi senos, nuo metų prikepusios relės.
Paveikslėlis
Buvo man mintis jas mes lauk, bet .... atsirado proga prikelti jas antram gyvenimui. Na, gal tiksliau, panaudoti jų korpusą konstravimui.

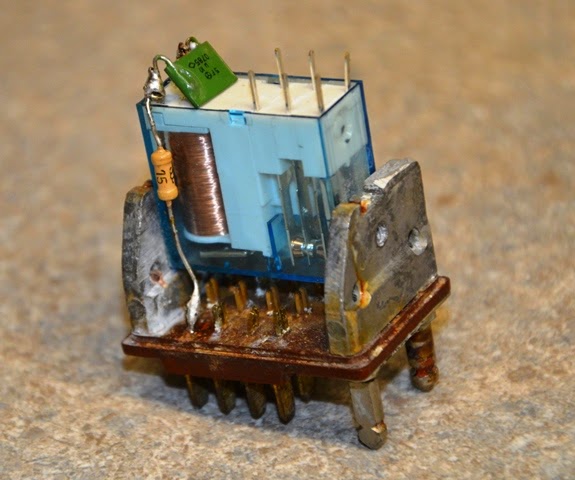

Tarp metalinių sienelių labai gerai tiko relė Finder F4052-12.
Paveikslėlis
Beliko prisukti PL259 lizdus ir viską sulituoti. Gavosi toks vaizdelis:
Paveikslėlis
Labai norėjosi pamatyti, kas galiausiai gavosi. Prietaisų aš tiksliems matavimams neturiu. Yra tik MFJ-259. Na, yra kas yra. Matavimo principas buvo toks - surasti dažnį, kuriame rodytu didžiausius nuostolius.
Didžiausi nuostoliai buvo ties 117 MHz riba. Palyginimui pabandžiau ir pamatuoti kaip elgiasi Zetagi perjungėjas. Vaizdelis gavosi toks:
Maniškis
Paveikslėlis
Zetagi
Paveikslėlis
Na, gaila, kad neturiu su kuom į centimetrinį ruožą „įvažiuoti“. Kadangi perjungėjas buvo skirtas naudojimui CB ruože, pamatavau parodymus ir ten.
Maniškis:
Paveikslėlis
Zetagi:
Paveikslėlis
Galiu pažymėti, kad mažesniuose dažniuose nuostoliais buvo lygus nuliui....


Išvada:
Perjungėjas gavosi tikrai ne blogesnių charakteristikų nei mano naudojamas. Na, nebent aš taip tikiuosi.... Kadangi aš relės naudojau dvigubus kontaktus, tai, tikiuosi, kad ir pakankamą galią praleis.....
Dabar apie išlaidas. Jungtis ir relę pirkau „Lemonos“ parduotuvėje. Atsiėjo tai viso tik 14 litų... Darbo buvo taip valandom dviem. Štai ir palyginkit su firminiu daiktu, kuris kainuoja taip litų 200. Ir tai dar neaišku iš kur jį reikia gauti. O malonumą konstruojant įvertinti negalima :):):)
Perjungėjas taip patiko, kad net pasigaminau du vienetus.....
Paveikslėlis
Linkiu ir jums pabandyti patiems sukonstruoti kažką panašaus ir, pasirodo, visai elementaraus.....

Naudotos medžiagos:
- Senoji relė: PII-5 PC4522009
- Nauja relė: 12VDC 220R 2xU 8A Finder F4052-12 RoHS http://www.lemona.lt/index.php?page=item&i_id=30039
- Lizdas: UHF korpusinis PL259 RoHS http://www.lemona.lt/index.php?page=item&i_id=35059
- Kištukas: UHF užsukamas RG59 kabeliui http://www.lemona.lt/index.php?page=item&i_id=84765


Rolandas, LY5RJ, (JAUGARO)

Kitus mano darbelius galite surasti mano bloge adresu: http://www.ly5rj.blogspot.com


Į viršų
 Aprašymas

 StandartinėParašytas: 2014-Lap-16, 12:33
Pranešimo tema: Re: Pasidaryk pats: Relinis antenų perjungiklis
Atsijungęs

Užsiregistravo: 2014-Lie-03, 10:34
Pranešimai: 83
Matavimas tai gal be rysio?, nes prie kito galo neprijungta nieko, jokios suderintos apkrovos, tai ka ten rodo sunku butu paaiskinti. Gal pieno riebuma?

Manau sukonstruoti koki perjungeja iki 30-50MHz neturetu buti problemu panaudojant automobilines reles ir pasirenkant tokias kuriu kontaktai trumpi platus ir tokiems daznumams tinkamai sukomponavus turetu minimalia itaka.
Sukonstruot perjungeja decimetrinems ir trumpesnems jau problema.


Į viršų
 Aprašymas

 StandartinėParašytas: 2014-Lap-16, 16:27
Pranešimo tema: Re: Pasidaryk pats: Relinis antenų perjungiklis
Atsijungęs
Vartotojo avataras

Užsiregistravo: 2011-Bal-01, 14:02
Pranešimai: 24
Miestas: Vilnius
Na, pieno riebumą gal pats matuoji.

Štai kas rašoma MFJ-259 vartotojo aprašyme:

Angliškai:
"4.3 Coax Loss
The second main (or opening) mode is “Coax Loss”. Access this mode by turning the MFJ-259B on and stepping
to the Coax Loss display. In this mode, the MFJ-259B LCD indicates frequency and coax loss in dB. The meters
are disabled. This mode was designed to measure 50 ohm cables, but measures differential mode loss in many
types of 50 ohm transmission line transformers and choke baluns, as well as loss in 50 ohm attenuator pads.
.
To measure loss:
1.) Connect the MFJ-259B to the 50 ohm cable, attenuator or transmission line type balun or transformer you
wish to measure. Be sure the distant end of the component you are testing is not terminated in any resistance."
ir t.t.

Ir rusiškai:
"Чтобы измерить потери:
1. Присоедините к 50-омному кабелю, аттенюатору или “балуну”, выполненному на линии передачи или трансформатор.
Проверьте, чтобы к противоположному концу линии не была подключена никакая нагрузка."
2. Включите питание АА."
ir t.t.

Rolandas, LY5RJ


Į viršų
 Aprašymas

 StandartinėParašytas: 2014-Lap-16, 21:07
Pranešimo tema: Re: Pasidaryk pats: Relinis antenų perjungiklis
Atsijungęs

Užsiregistravo: 2014-Lie-03, 10:34
Pranešimai: 83
Na pagalvokit patys, kaip galima ismatuot linijos nuostolius nesant pacios linijos.
Ka ten matuoja tai dievas zino. Siuo atveju jokios perdavimo linijos nera.
Yra prijungta kazkas tipo kazkoks talpumas reles kontaktu ir ka ten galima ismatuot? Tik pieno riebuma.
Trumpas kabeliukas uztrumpintas kazkokiu parazitiniu reles talpumu.
Siulau pamatuot zmoniskai, realiomis salygomis.

Distant tai nera priesingas galas, o nutoles. Tai gali reiksti, kad prietaiso kurejai negalvojo, kad kas matuos nuostolius be kabelio.
Priesingas galas butu opposite.

Taigi siulau matuoti zmoniskai. reikalas skirtas komutuoti kabelius tai reikia nepagailet ir prijungti ilga kabeli.
Ilga tam bangos ilgiui, praktiskai koki 30 metru, tada jo neuztrumpinti jei prietaisas to praso.
Pamatuoti nuostolius be perjungejo, su perjungeju ir matysis realus dalykai.

Dabar gi galima tarp reles kontaktu ikisti popieriaus ir prietaisas rodys irgi 0 db, nes jei sujungimas su nepajungtu lizdu tai sujungimo gali ir nebut.


Į viršų
 Aprašymas

 StandartinėParašytas: 2014-Lap-17, 11:43
Pranešimo tema: Re: Pasidaryk pats: Relinis antenų perjungiklis
Atsijungęs
Vartotojo avataras

Užsiregistravo: 2010-Gru-23, 22:32
Pranešimai: 78
Miestas: Šeduva
o koks skirtumas, su 30 metrų kabeliu ar be jo? esmė ta, kad čia tik ta relė su kabelio galiuku yra dalis linijos, kurios nuostolius/slopinimą matuoja, ir kaip bedėsi tą kabelį, taip ir matysi nuostolius su kabeliu, ir nemanau, kad kaži kas ypatingai keisis, su kabeliu ar be jo, matuojant

_________________
73! LY1JI, Jonas


Į viršų
 Aprašymas

 StandartinėParašytas: 2014-Lap-17, 17:54
Pranešimo tema: Re: Pasidaryk pats: Relinis antenų perjungiklis
Atsijungęs

Užsiregistravo: 2014-Lie-03, 10:34
Pranešimai: 83
Gal but ir tu nuostoliu ner daug, bet matuot reikia korektiskai.
Cia tai ne matavimas - na kazka rodo. ten galima ir koki droseliuka idet gale ir aplamai grandine nutraukti, vis tiek rodys 0 nuostoliu.
Prietaisas juk matuoja ta kabeliuka iki reles, rele veikia, kaip parazitinis talpumas prijungtas gale atviros linijos.

Prietaiso aprasyme parasyta, kad matuoti galima tik 50 omu kabelius ir 50 omu prietaisus. O ne bet kokias sujungtas vielas.

50 omu lizdu naudojimas nereiskia, kad perjungejo viduje yra 50 omu. Aisku kad ner.

Tiksliau, perjungejas yra aplamai kazkokie parazitiniai talpumai ir induktyvumai, todel tas prietaisas nieko negali parodyti doro.

Nuostoliai juk bus butent del blogo suderinimo irenginio viduje. Kas sukels kazkoki tai isderinima abiejuose perjungejo galuose
Prijungus ilgesni kabeli - kazka gal ir rodytu artimesnio tiesai, bet irgi tas prietaisas nera tiksliai tam pritaikytas.
Jis pritaikytas matuot tik 50 omu irenginiams, kas liecia nuostolius.
Savadarbis perjungejas nera 50 omu irenginiys, jis tik naudojamas galvojant, kad visi tie parazitiniai talpumai induktyvumai nebus labai dideli.
Bet pamatuot to tokiu paprastu budu neiseina


Į viršų
 Aprašymas

 StandartinėParašytas: 2014-Lap-18, 00:54
Pranešimo tema: Re: Pasidaryk pats: Relinis antenų perjungiklis
Atsijungęs
Vartotojo avataras

Užsiregistravo: 2006-Bal-05, 13:44
Pranešimai: 65
Miestas: Vilnius
Gaila, kad autorius neparodė kaip viduj sulitavo dvi jungtis ir kabelį, kokie atstumai nuo centrinio laido iki ekrano. Juk tie dydžiai nusako kokia bus banginė varža perjungiklyje. Jei visur kitur yra 50 omų, tai ir viduje to jungiklio turi būti išlaikoma 50 omų varžos salyga
Prikabintas failas:
bangine-z.jpg [ 99.9 KiB | Peržiūrėta 2663 kartus(ų) ]

Matome grafike, kad atstumai nuo centrinio laidininko iki ekrano yra santykinai nedideli

_________________
Remigijus
